AEC即Automotive Electronics Council，是美國汽車電子委員會的簡稱。AEC由克萊斯勒，福特和通用汽車發起并創立于1994年，目前會員遍及全球各大汽車廠、汽車電子和半導體廠商，符合AEC規范的零部件均可被上述三家車廠同時采用，促進了零部件制造商交換其產品特性數據的意愿，并推動了汽車零件通用性的實施，為汽車零部件市場的快速成長打下基礎。AEC-Q為AEC組織所制訂的車用可靠性測試標準，是零件廠商進入汽車電子領域，打入一級車廠供應鏈的重要門票。

鑒于有些客戶不清楚AEC-Q101和AEC-Q200的區別，哪些供應商應該提供什么類別證書。本文將帶您解析這兩項標準的核心內容、重要性以及它們?nèi)绾嗡茉炱囯娮有袠I(yè)的未來。

1、AEC-Q101
① AEC-Q101認證是車規級分立半導體器件的準入門檻
AEC-Q101是基于失效機理的分立半導體器件應力測試鑒定，由AEC委員會制定，適用于車用分立半導體器件的綜合可靠性測試認證標準，是分立器件應用于汽車領域的基本門檻。首版于1996年發行，目前沿用的最新標準為2021年3月1日發布的E版本。

AEC-Q101標準建立了一套基于失效機理的分立半導體元件應力測試鑒定體系，旨在通過一系列嚴格的測試項目來驗證這些元件是否能夠滿足汽車應用中所要求的高可靠性與耐用性。測試內容包括但不限于高溫工作壽命測試、溫度循環測試、濕度敏感度測試、機械沖擊與振動測試、電遷移測試等，確保元器件能在汽車所面臨的極端溫度變化、強烈振動、濕度以及其他惡劣環境下穩定工作。  每個測試都有具體的條件和通過/失敗標準，且測試項目的選擇和參數設置需依據具體元件的類型、封裝形式及預期用途來決定。通過AEC-Q101認證意味著這些組件已經過嚴格驗證，能夠滿足汽車行業的高質量和高可靠性要求。

② 要求通過AEC-Q101標準的分立器件

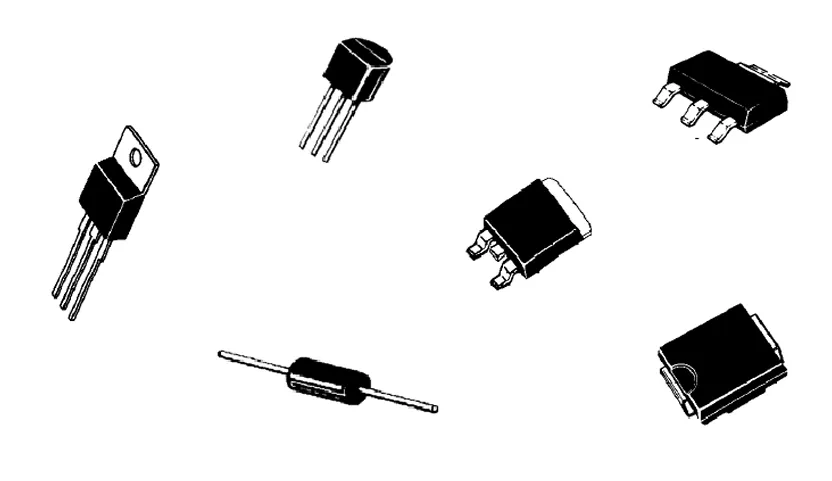

二極管、齊納二極管、穩壓二極管、整流二極管、TVS管、MOSFET、IGBT以及一些特種傳感器(如壓力敏感器、磁敏器件包括霍爾器件及霍爾電路、氣敏器件、濕敏器件等）；

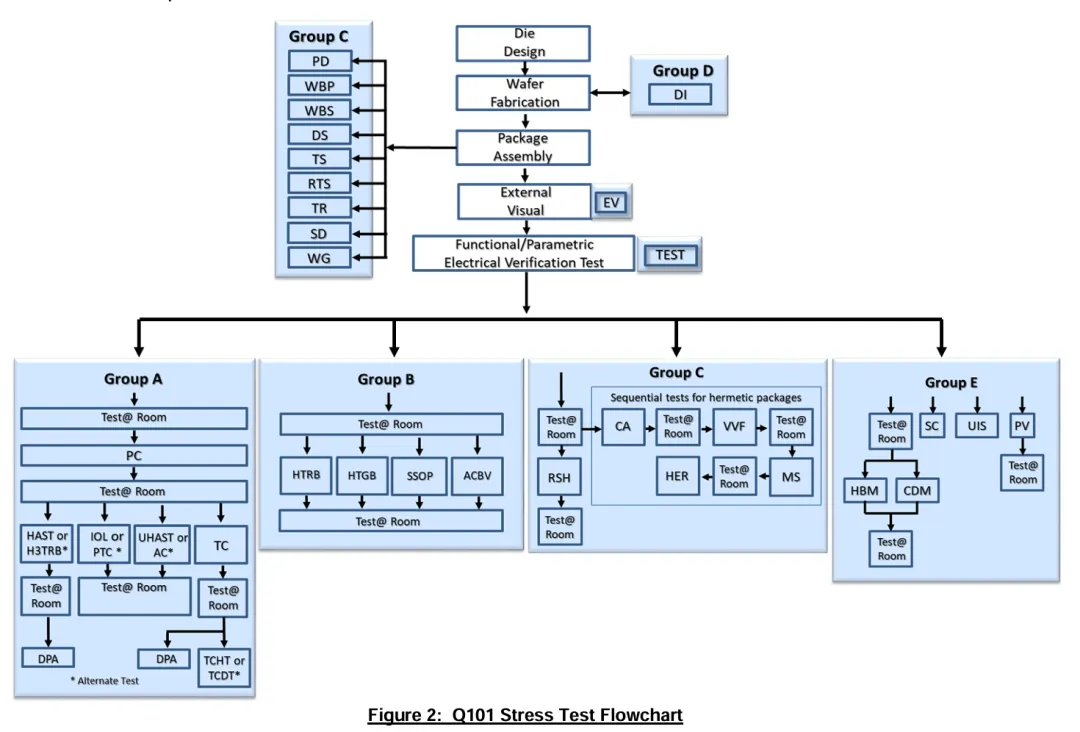

③ AEC-Q101產品驗證流程

④ AEC-Q101測試項目分組
各項參數測試：如性能測試、外觀、參數驗證、物理尺寸、熱阻、雪崩耐量、短路可靠性、介質完整性等；

環境應力實驗：按照軍用電子器件環境適應性標準和汽車電子通用環境適應性標準，執行器件的應力實驗，如高溫反偏、高溫柵偏壓、溫度循環、高壓蒸煮、HAST、高溫高濕反偏、高溫高濕工作、間歇工作壽命、功率溫度循環、常加速、振動、沖擊、氣密性等；

工藝質量評價：針對封裝、后續電子組裝工藝，以及使用可靠性進行的相應元器件工藝質量評價，如ESD、DPA、端子強度、耐溶劑試驗、耐焊接熱、可焊性、綁線拉力剪切力、芯片推力、無鉛測試等。

⑤ 北測測試能力及AEC-Q101技術要求

通過AEC-Q101認證，意味著相關半導體分立器件已經通過綜合可靠性測試，并被認定適合用于汽車電子系統中，這對于提高汽車電子系統的整體性能和安全性至關重要。該認證已成為汽車半導體分立器件進入市場的基本門檻，廣泛被全球汽車制造商和零部件供應商所接受和采納。

2、AEC-Q200
AEC-Q200認證是車規級無源元件（被動元件）的準入門檻
AEC-Q200是汽車電子協會（AEC）針對在汽車上應用的無源元件（又稱被動元件）的質量可靠性驗證標準，AEC-Q200認證是無源元件汽車級品質符合性驗證，是無源元件進入汽車領域的準入門檻。通過系列測試驗證無源元件能否承受汽車應用環境下極端溫度、濕度、振動與老化的影響。該標準主要用于防止被動元器件出現性能變異狀況或潛在故障狀態，確保無源元件質量與可靠性，保證無源元件的功能和性能在連續使用后依舊保持一致穩定。

AEC-Q200標準定義了一系列嚴格的測試要求和條件，用以模擬汽車電子元件在實際應用中可能遇到的各種惡劣環境，包括高低溫循環、溫度沖擊、濕度、機械振動、機械沖擊、耐焊接熱、耐溶劑性等。這些測試旨在驗證被動元件能否在汽車所處的極端溫度范圍(通常為-40°C至+125°C或更寬)以及高強度振動等條件下保持穩定的工作性能和長期可靠性，從而保證汽車電子系統的安全和功能完整性。

為了順應車用市場日新月異的發展，AEC于2023年3月發布了AEC-Q200-Rev E，將組件種類由14項擴增至16項(例如：保險絲、超級電容器)、測試條件也列得更加清晰明確。

AEC-Q200適用產品范圍

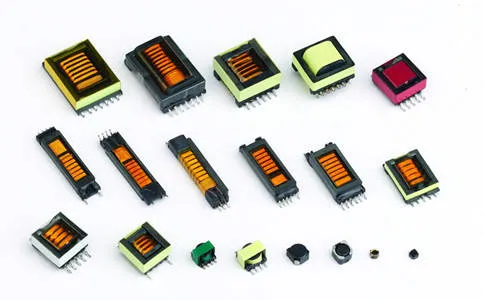

鉭電容器和鈮電容器、超級電容器、陶瓷電容器、鋁電解電容器、薄膜電容器、電磁器件（電感/變壓器）、網絡(R-C/C/R）、電阻器、熱敏電阻器、可調電容器/電阻器、變阻器、鐵氧體EMI干擾抑制器/過濾器、陶瓷諧振器、石英晶體、陶瓷共鳴器、聚合自恢復保險絲等無源器件。

AEC-Q200測試流程

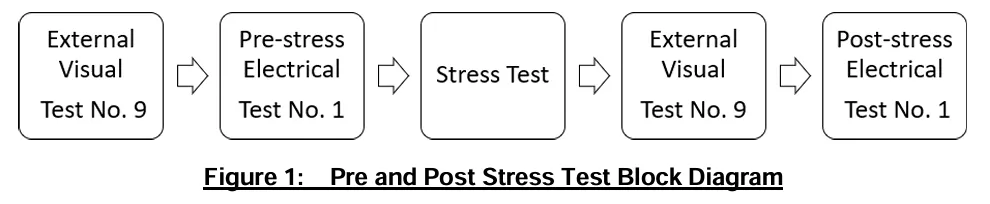

Rev E版明確說明了測試流程，測試流程如下：

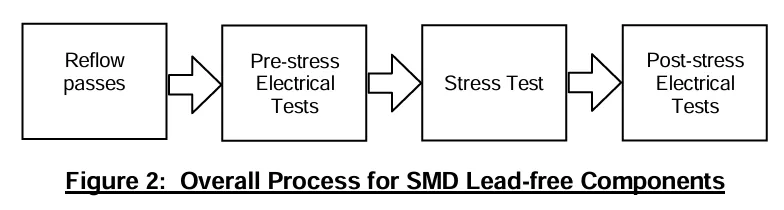

對于SMD無鉛元件，需要滿足特殊質量和AEC-Q005中規定了當使用無鉛（無鉛）工藝時出現的可靠性問題：無鉛測試要求。無鉛加工中使用的材料包括端接鍍層以及板連接（焊料）。這些材料通常需要更高的板連接溫度產生可接受的焊點質量和可靠性。這次AEC-Q200改版規范中也說明，為確保車用無鉛被動組件不會因為經過無鉛回焊(Reflow)后失效異常，因此定義部分可靠度測試項目需先完成Reflow之后，才可進行下一步驟。除此之外，對于尺寸不同的組件也規范了不同的測試次數。

AEC-Q200測試項目分組
各項參數測試：如電氣特性、外觀、尺寸、瞬態電導、短路耐量、失效電流耐量、壽命終止模式驗證助推啟動持久性、突卸負載持久性等；

環境應力實驗：按照軍用電子元器件環境適應性標準和汽車電子通用環境適應性標準，執行器件的應力實驗，如高溫存儲、溫度循環、濕度抵抗、偏高濕度、高溫工作、熱沖擊、沖擊電壓、鹽霧試驗、沖擊、振動等；

工藝質量評價：針對封裝、后續電子組裝工藝，以及使用可靠性進行的相應元器件工藝質量評價，如DPA、端子強度、溶劑抵抗、耐焊接熱、ESD、可焊性、可燃性、板彎曲、橫梁負載、阻燃性、剪切力等。

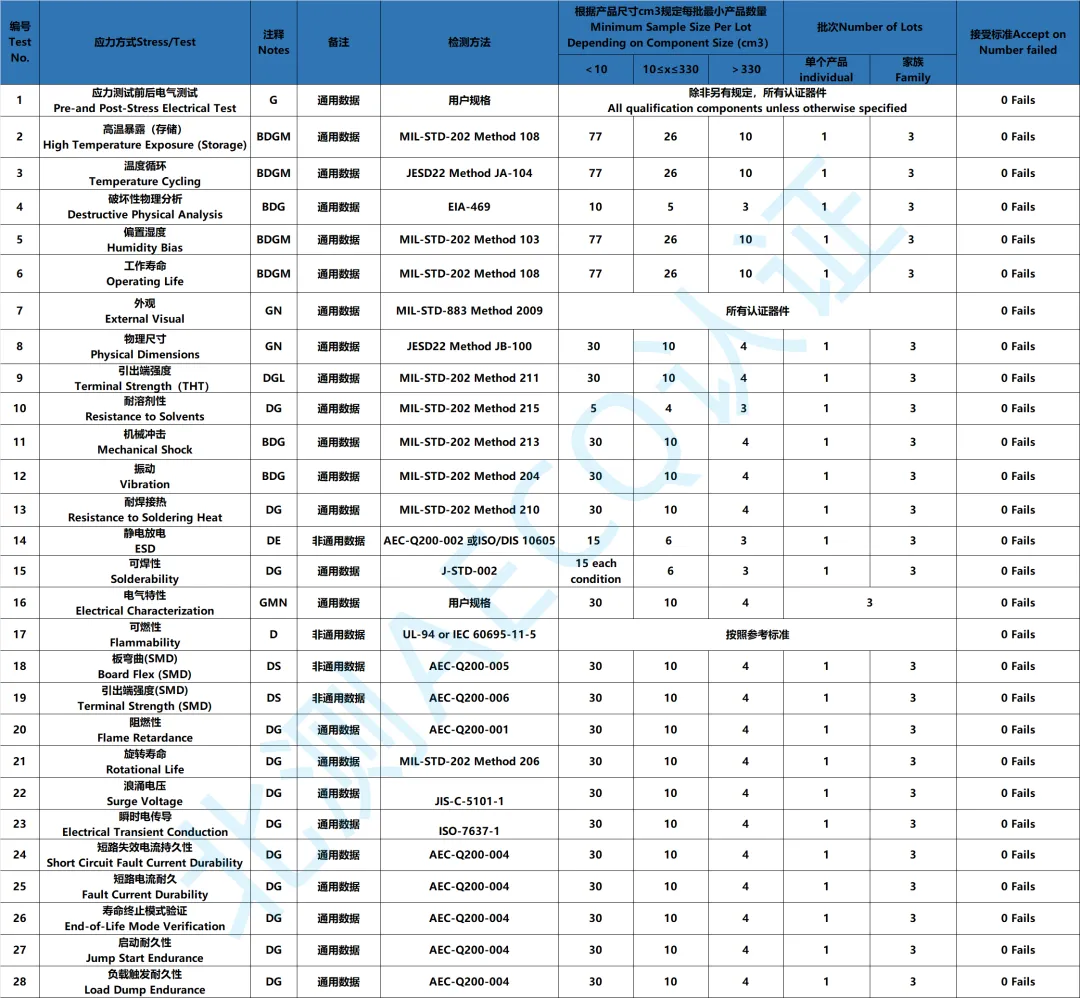

北測測試能力及AEC-Q200技術要求
AEC-Q200總共有28項測試，D版時中依據測項不同，定義待測樣品數量為15~77顆* 1 lot不等，但最新的E版考慮不同組件類型、尺寸及制造成本差異，將實驗樣品數量下修為3~77顆* 1 lot。
新版根據產品尺寸重新定義測試樣品數量，新標準按照<10cm3、10cm3≤x≤330cm3、＞330cm3三種規格確認測試樣品數量，尺寸越大需要的樣品數量越少;以溫度循環為例，產品規格<10cm3需要77個樣品，產品規格10cm3≤x≤330cm3需要26個樣品，產品規格＞330cm3僅需要10個樣品。

請注意，上述具體測試要求(如溫度、濕度、時間和電壓水平)會根據被測試組件的類型、等級和預期應用有所不同。
通過AEC-Q200認證的被動元件被認為是符合汽車級品質要求的，適用于各種汽車電子系統，如動力總成、安全系統(如ABS、安全氣囊)、信息娛樂系統、導航系統、胎壓監測系統(TPMS)等。這一認證是被動元件供應商進入汽車供應鏈的必備條件，對保障汽車電子產品的高質量和可靠性起到了關鍵作用。

3、結語
AEC-Q101與AEC-Q200不僅是汽車電子元件質量的黃金標準，更是推動整個行業向更智能、更安全方向發展的驅動力。隨著自動駕駛、車聯網等技術的興起，這些標準將繼續演化，以適應更高層次的性能要求和安全挑戰，為未來汽車電子領域的創新與發展奠定堅實的基石。對于所有致力于汽車電子行業的參與者而言，深入理解并遵循這些標準，將是通往成功之路上不可或缺的關鍵一步。
