鹽霧試驗是一種主要利用鹽霧試驗設備所創造的人工模擬鹽霧環境條件來考核產品或金屬材料耐腐蝕性能的環境試驗。

一、鹽霧試驗概述
一般鹽霧實驗可分為兩類，一類是天然環境暴露試驗，另一類為人工加速模擬鹽霧環境試驗。通常意義上講的鹽霧實驗，一般指是是后者，常見的有中性鹽霧試驗（NSS）、醋酸鹽霧試驗（ASS）和銅鹽加速醋酸鹽霧試驗（CASS）。

二、檢測的目的
檢查金屬基體或表面處理層耐中性鹽霧腐蝕能力，也可檢驗表面處理層的不連續性（如孔隙及其他缺陷）

三、試驗適用范圍
1、金屬及其合金；
2、金屬覆蓋層（陽極性或陰極性）；
3、轉化膜；
4、陽極氧化膜；
5、金屬基體上的有機涂層。
6、乙酸鹽霧試驗和銅加速乙酸鹽霧試驗適用于銅 鎳 鉻或鎳 鉻裝飾性鍍層，也適用于鋁的陽極氧化膜。

四、試驗方法
該試驗是在特定的試驗箱內，將含有(5士0．5)%氯化鈉、pH值為6.5～7.2的鹽水通過噴霧裝置進行噴霧，讓鹽霧沉降到待測試驗件上，經過一定時間觀察其表面腐蝕狀態。試驗箱的溫度要求在(35±2)℃，濕度大于95%，降霧量為1～2mL/(h·cm2)，噴嘴壓力為78.5～137.3kPa(0.8～1.4kgf/cm2)。

五、結果評價
為了滿足不同的試驗目的，可以采用多種試驗結果評價標準，如重量變化、顯微鏡觀察、機械性能等。通常試驗結果的評價標準，應由被覆蓋層或產品標準提出。對一般試驗，常規考慮以下幾個方面：
a. 試驗后的外觀；
b. 去腐蝕產物后的外觀；
c. 腐蝕缺陷，如點蝕、裂紋、氣泡等的分布和數量。

d. 開始出現腐蝕的時間。

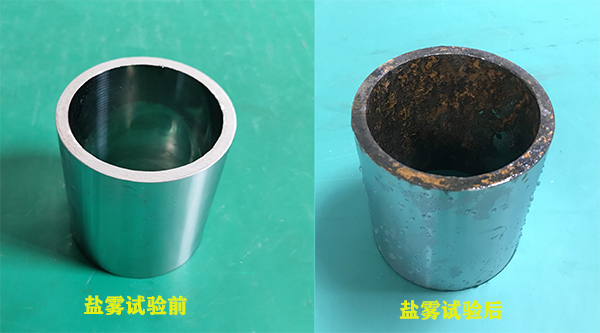

某樣品鹽霧腐蝕試驗前后對比照

六、檢驗步驟
清洗--封邊--放置--沖洗--觀察評定
