中性鹽霧試驗、乙酸鹽霧試驗和銅加速乙酸鹽霧試驗三種鹽霧試驗是比較常見的鹽霧試驗，但是對于三者之間的區(qū)別，尤其是適用對象的區(qū)別怎么理解呢？下面為大家總結(jié)下三者之間適用對象的不同點。

鹽霧試驗種類	適用對象范圍
中性鹽霧試驗	金屬及其合金，金屬覆蓋層(陽極性或陰極性)，轉(zhuǎn)化膜，陽極氧化膜，金屬基體上的有機涂層
乙酸鹽霧試驗	銅+鎳+鉻或鎳+鉻裝飾性鍍層,也適用于鋁的陽極氧化膜
銅加速乙酸鹽霧試驗	鎳組合鍍層的抗蝕性能檢驗

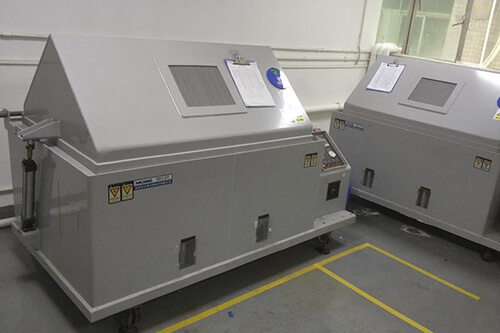

中性鹽霧試驗(NSS試驗)
中性鹽霧試驗是一種人工加速腐蝕性測試。用來檢驗防護性鍍層(如：鋅層、鎘層)和防護裝飾性鍍層(鎳一鉻鍍層等)的抗腐蝕性能。它是采用5％的氯化鈉水溶液，pH值為6．5～7．2，將鹽水在(35±2)℃條件下相對濕度>95％，以一定的降霧量噴灑在鍍件上[1～2mL／h·80cm2)]噴霧采用連續(xù)噴霧。24h為一個周期。詳細情況參見GB／T 6461--2002國家標準。
試驗溶液的pH值應(yīng)調(diào)整至使鹽霧箱收集的噴霧溶液的pH值在6.5～7.2之間。pH 值的測量應(yīng)在25℃ ± 2℃用酸度計測量，也可用測量精度不大于0.3的精密pH試紙進行日常檢測。超出范圍時，可加入分析純鹽酸、氫氧化鈉或碳酸氫鈉來進行調(diào)整。 噴霧時溶液中二氧化碳損失可能導(dǎo)致PH值變化。應(yīng)采取相應(yīng)措施，例如，將溶液加熱到超過 35℃，才送入儀器或由新的沸騰水配制溶液，以降低溶液中的二氧化碳含量，可避免pH值的變化。
中性鹽霧試驗(NSS試驗)適用金屬及其合金，金屬覆蓋層(陽極性或陰極性)，轉(zhuǎn)化膜，陽極氧化膜，金屬基體上的有機涂層。

乙酸鹽霧試驗(AASS試驗)
在制備的鹽溶液中加入適量的冰乙酸，以保證鹽霧箱內(nèi)收集液的pH值為3.1～3.3。如初配制的溶液pH值為3.0～3.1，則收集液的pH值一般在3.1～3.3范圍內(nèi)。pH值的測量應(yīng)在25℃±2℃用酸度計測量，也可用測量精度不大于0.1的精密pH試紙進行日常檢測。
溶液的pH 值可用冰乙酸或氫氧化鈉調(diào)整。 乙酸鹽霧試驗適用于銅+鎳+鉻或鎳+鉻裝飾性鍍層,也適用于鋁的陽極氧化膜。 銅加速乙酸鹽霧試驗(CASS試驗) 在制備的鹽溶液中，加入氯化銅(CuCl2·2H2O)，其濃度為0.26 g/L±0.02 g/L(即 0.205g/L±0.015 g/L無水氯化銅)。溶液的pH值調(diào)整方法與3.2.3相同。
銅加速乙酸鹽霧試驗適用于銅+鎳+鉻或鎳+鉻裝飾性鍍層,也適用于鋁的陽極氧化膜。

試驗方法中性鹽霧試驗(NSS)乙酸鹽霧試驗（AASS）
銅加速乙酸鹽霧試驗（CASS） 溫度35℃ ± 2 ℃35℃ ± 2 ℃50℃ ± 2 ℃ 80cm2的水平面積的平均沉降率1.5mL/h ±0.5mL/h 氯化鈉溶液的濃度（收集溶液）50g/L ± 5g/L PH值6.5~7.23.1~3.33.1~3.3 《GB/T 10125-2012 人造氣氛腐蝕試驗 鹽霧試驗 》標準中對三種試驗方法的對比 CASS試驗是銅加速醋酸鹽試驗的簡稱。它是用來測試銅一鎳一鉻復(fù)合鍍層和鎳鉻鍍層的抗蝕性能的。其結(jié)果與大氣暴曬實驗結(jié)果對照性更強。它是在5％的氯化鈉水溶液中加入O．26g／L的氯化亞銅，并用冰醋酸調(diào)pH值=3．2±0．1，用這種酸性溶液噴霧到鍍件表面，其他條件和方法與中性鹽霧試驗方法相同。所用試劑均用化學(xué)純級試劑。 這樣試驗條件比中性鹽霧試驗條件更嚴酷。主要用在鎳組合鍍層的抗蝕性能檢驗。
