夏比沖擊試驗是用以測定金屬材料抗缺口敏感性(韌性)的試驗。制備有一定形狀和尺寸的金屬試樣，使其具有U形缺口或V形缺口，在夏比沖擊試驗機上處于簡支梁狀態，以試驗機舉起的擺錘作一次沖擊，使試樣沿缺口沖斷，用折斷時擺錘重新升起高度差計算試樣的吸收功，即為Aku和Akv。可在不同溫度下作沖擊試驗。吸收功值(焦耳)大，表示材料韌性好，對結構中的缺口或其他的應力集中情況不敏感。對重要結構的材料近年來趨向于采用更能反映缺口效應的V形缺口試樣做沖擊試驗。

韌性的概念
金屬在斷裂前吸收變形能量的能力。
分類：靜力韌性、沖擊韌性、斷裂韌性。
金屬韌性通常隨加載速度提高、溫度降低、應力集中程度加劇而減少。
材料的沖擊韌度不光取決于材料本身的內在因素。

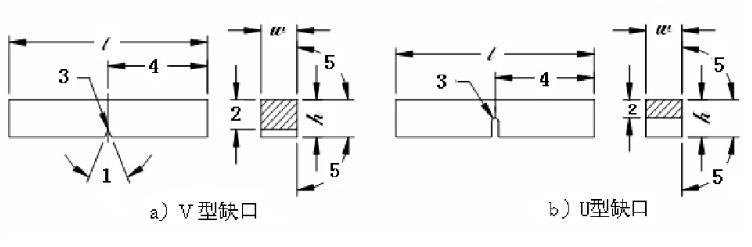

夏比沖擊試樣
1.標準尺寸沖擊試樣
（55×10×10）mm，中間有V型或U型缺口。
-V型缺口應有459夾角，其深度為2mm，底部曲率半徑為0.25mm。
-U型缺口深度一般應為2mm或5mm，底部曲率半徑為1mm。

2.試樣類型和小尺寸試樣
選擇試樣類型的原則應根據試驗材料的產品技術條件、材料的服役狀態和萬學特性
一般情況下，尖銳缺口和深缺口試樣適用于韌性較好的材料。
當試驗材料厚度<10mm：寬度7.5mm、5mm或2.5mm的小尺寸試樣。
-其他尺寸與標準試樣相同

-缺口開在試樣的窄面上

沖擊試驗的參考標準
GB/T229-2007金屬材料夏比擺錘沖擊試驗方法
IS0148-1：2006，MOD
代替GB/T229-1994
2008年6月1日實施
其他相關標準
GB/T 18658-2002 擺錘式沖擊試驗機檢驗用夏比V型缺口標準試樣
GB/T3808-2002擺錘式沖擊試驗機的檢驗

GB/T19748-2005鋼材夏比V型缺口擺錘沖擊試驗儀器化試驗方法

NTEK北測是已獲得CNAS和CMA資質認可的第三方檢測機構，自有大型可靠性檢測實驗室，可提供高溫測試、低溫測試、高低溫沖擊、快速溫變測試、交變濕熱測試、恒溫恒濕測試、溫濕度循環測試、三綜合試驗、振動測試、沖擊測試、跌落測試、鹽霧測試、光照老化、IP防塵防水等可靠性測試服務。
